LONGUEUR moins celle de la flèche | 5 335 mm |
LARGEUR avec les marches | 3 440 mm |
HAUTEUR | 3 740 mm |
GARDE AU SOL | 680 mm |
POIDS moins celui de l'accessoire | 36 680 kg |
RAYON DE DÉPORT | 3 275 mm |

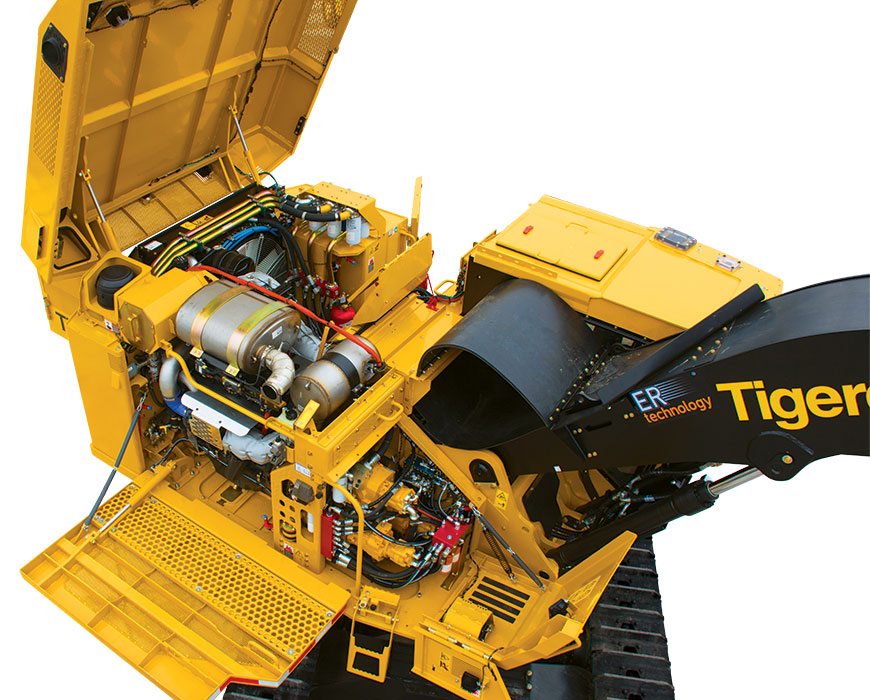

MOTEUR Tier 4f | Tigercat FPT C87 Tier 4f, 245 kW (330 hp) à 1 950 rpm (nominal) |
FILTRATION DE L'AIR | Préfiltre, filtre à air à 2 étapes |
REFROIDISSEMENT | Radiateur en aluminium côte à côte, refroidisseur d'huile, refroidisseur d'air de suralimentation, condensateur de climatisation Prise d'air avec grille à débris amovible |
VENTILATEUR | Entraînement hydraulique Vitesse variant automatiquement avec inversion de cycle |
CONTENANCE DU RÉSERVOIR | 1 085 L |
CAPACITÉ FED | 135 L |
BAS RÉGIME | 1,8 km/h |
RÉGIME ÉLEVÉ | 4,2 km/h |
POMPE, PRINCIPALE | Piston |
POMPE, SCIE | Piston |
POMPE, VENTILATEUR | Piston |
POMPE, CHENILLE | (2) pistons, boucle fermée |
POMPE, SERRAGE/COLL. | Piston |
POMPE, CHARGEMENT/PILOTE | Engrenages |
POMPE, BOÎTE | Engrenages |
FILTRATION, ÉLÉMENTS HYDRAULIQUES PRINCIPAUX | (5) filtres amovibles de 7 microns à passage total (1) filtre absorbant l'eau |
FILTRATION, BOÎTE | (1) filtre amovible de 150 microns (1) filtre amovible de 6 microns à passage total |
FILTRATION, CHARGEMENT/PILOTE | (2) filtres amovibles de 6 microns à passage total |
VÉRINS, PALAN | (2) Alésages de 120 mm (4,7 in) |
VÉRINS, FLÈCHE SECONDAIRE/ER | (2) Alésages de 110 mm (4,3 in) |
VÉRIN, INCLINAISON | Alésage de 130 mm (5,1 in) |
VÉRINS, NIVELLEMENT | (2) Alésages de 180 mm (7 in) |
COMMANDE DE PUISSANCE | Détection électronique de vitesse Système anticalage pour toute vitesse |
RÉSERVOIR | 300 L |
BÂTIS DE CHENILLES | Nivellement R7-163L très robuste conçu pour être utilisé en forêt, guides de chenilles intégrés, angles de rampe |
CHAÎNE À CHENILLES | Chaîne à pas de 215 mm (8,5 in) FH400 |
TRANSMISSION FINALE | (2) moteurs à pistons axiaux ; Vitesse variant de manière infinie |
EFFORT DE TRACTION | 343 kN |
BOÎTE DE VITESSE | Réducteur planétaire à triple réduction avec frein |
ROUE DIRECTRICE AVANT | Tendeur de chenille hydraulique ; Amortisseur à ressort |
GALETS, INFÉRIEURS | (10) galets à épaules simples/doubles de type excavateur FH400 |
GUIDES DE CHENILLES, SUPÉRIEURS | Remplaçables, boulonnés |
PATIN | Patin à pas de 610 mm (24 in) à 1 crampon |
En option | Patin à pas de 710 mm (28 in) à 1 crampon |
NIVELLEMENT | 20° vers l'avant, 7° vers l'arrière ; +/- 15° sur le côté |
